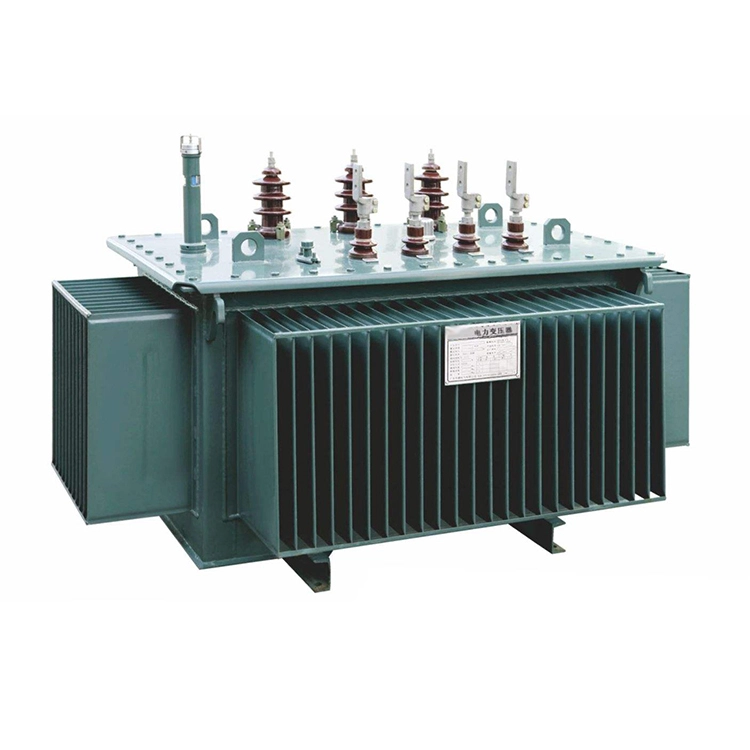

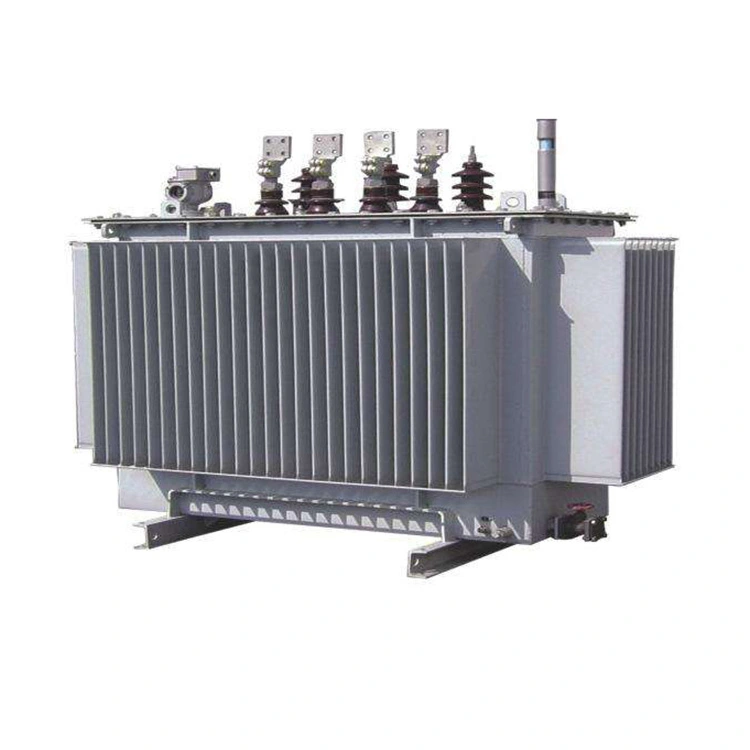

Transformador imerso em óleo de liga amorfa 800kva

O transformador imerso em óleo de liga amorfa de 800kva é feito de um novo tipo de material que economiza energia. Seu material central‌ é feito de liga amorfa, apresentando alta permeabilidade magnética e perda de histerese extremamente baixa, o que pode melhorar significativamente a eficiência energética sem carga e está em conformidade com os padrões GB/T 20052 ou IEC 60076.‌ E seu método de resfriamento‌ é imerso em óleo.

A estrutura selada do transformador imerso em óleo de liga amorfa de 800kva é à prova de umidade e resistente à corrosão, adequada para subestações externas ou internas, com uma altitude de ≤1000m e um aumento de temperatura ambiental de ≤55K.

A maior vantagem‌ deste transformador imerso em óleo de liga amorfa de 800kva reside na perda sem carga extremamente baixa. Este transformador tem aproximadamente 300–450 W (em comparação com a chapa de aço silício, que tem cerca de 1.000–1.500 W), o que é 60 a 75% menor do que os transformadores tradicionais de chapa de aço silício. Ao mesmo tempo, possui baixo ruído (≤55 a 60 dB), forte capacidade de sobrecarga, longa vida útil e normalmente pode ser usado por 25 a 30 anos. Porém, o custo é mais elevado (cerca de 20% a 40% mais caro que transformadores de mesma especificação com chapas de aço silício).

Portanto, o transformador imerso em óleo de liga amorfa de 800kva é adequado para cenários industriais, comerciais ou de distribuição de energia com altos requisitos de eficiência energética.

Parâmetro técnico:

P: Por que a perda sem carga do transformador imerso em óleo de liga amorfa de 800kva é significativamente menor do que a do transformador com a mesma capacidade feito de chapas de aço silício?

R: Em primeiro lugar, a espessura da tira de liga amorfa é de apenas 20 a 30 µm, que é aproximadamente um décimo da espessura das chapas de aço silício convencionais (230 a 350 µm). De acordo com a relação de que a perda por correntes parasitas é proporcional ao quadrado da espessura, a perda por correntes parasitas no núcleo de 800 kVA é significativamente reduzida. Ao mesmo tempo, a resistividade da liga amorfa é cerca de 2,5 vezes maior que a das chapas de aço silício, enfraquecendo ainda mais a perda de corrente circulante induzida entre as camadas quando o fluxo magnético muda.

Em segundo lugar, o ciclo de histerese é estreito e a coercividade é baixa. A liga amorfa possui uma estrutura amorfa sem defeitos nos limites dos grãos e a resistência à inversão do domínio magnético é pequena. A coercividade é de apenas 1/3 a 1/5 daquela das chapas de aço silício. Isto reduz significativamente a energia necessária para cada ciclo de magnetização e diminui bastante a perda por histerese.

Em terceiro lugar, o projeto da densidade do fluxo magnético de trabalho é relativamente baixo. Para transformador imerso em óleo de liga amorfa de 800kva, a densidade nominal do fluxo magnético é normalmente definida em 1,35 a 1,45T, que é inferior a 1,65 a 1,75T das chapas de aço silício. Como a perda de ferro é proporcional ao quadrado ou à potência superior da densidade do fluxo magnético, a redução adequada da densidade do fluxo magnético pode levar a uma diminuição significativa na perda de massa unitária.

Com base nos mecanismos acima, a perda sem carga de um transformador imerso em óleo de liga amorfa de 800kva é geralmente de apenas 30% a 40% daquela de um transformador da mesma capacidade com chapas de aço silício de grau S13 ou S14. É particularmente adequado para cenários de distribuição de energia onde o equipamento está frequentemente em carga leve ou em condições de espera.
