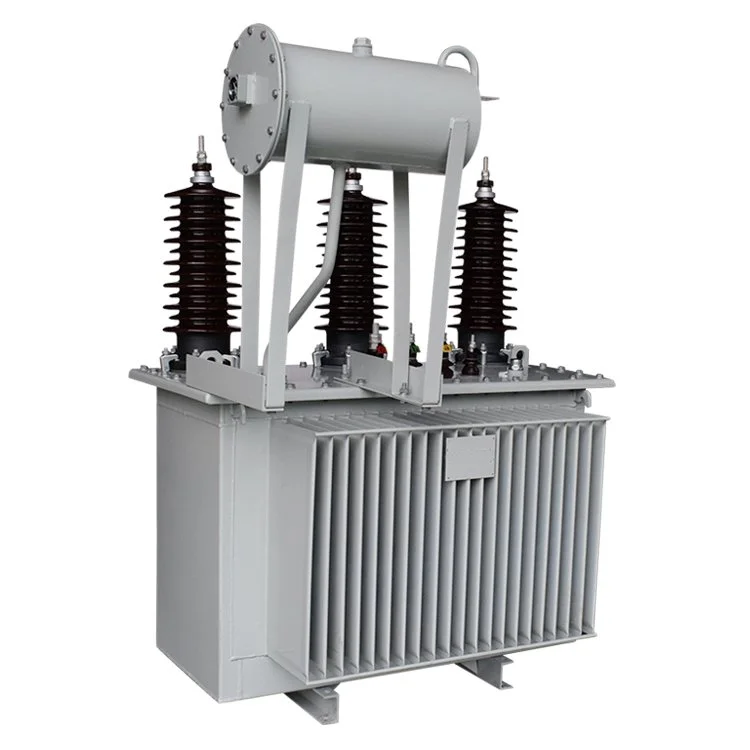

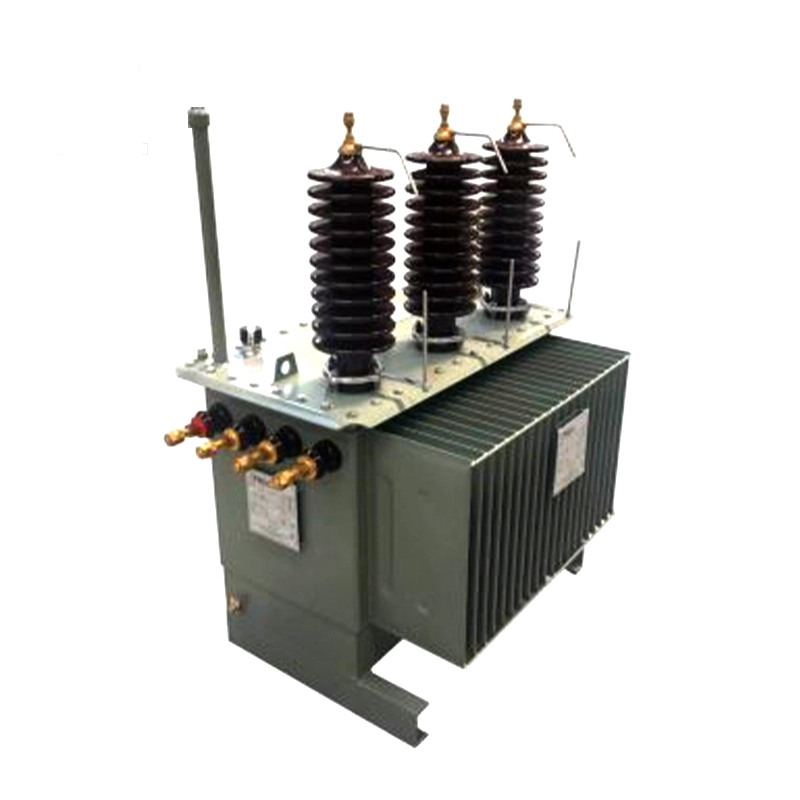

Transformador imerso em óleo de dois enrolamentos de 33kv 50kva

Inspeção e teste de pré comissionamento de transformadores imersos em óleo de 33kv 50kva

1. Inspeção Visual de Aparência e Estrutura

Uma inspeção visual abrangente deve ser realizada para garantir que o transformador imerso em óleo de dois enrolamentos de 33kv 50kva esteja livre de qualquer dano visível, deformação ou vazamento de óleo. Todos os componentes externos, incluindo o tanque, radiadores, buchas e dispositivo de alívio de pressão, devem ser verificados para confirmar se estão em boas condições e instalados corretamente. Todas as conexões mecânicas devem ser verificadas quanto ao aperto. Além disso, o sistema de aterramento deverá ser inspecionado para garantir que esteja corretamente instalado e forneça um aterramento confiável, o que é essencial para a segurança operacional.

2. Teste de resistência de isolamento

O teste de resistência de isolamento é um método chave para avaliar a condição do sistema de isolamento do transformador imerso em óleo de dois enrolamentos de 33kv 50kva. Um megôhmímetro deve ser usado para medir a resistência de isolamento entre fase a fase e também entre cada fase à terra. Os valores obtidos devem ser comparados com os dados de referência especificados pelo fabricante para confirmar que o desempenho do isolamento atende aos padrões exigidos.

3. Teste do Fator de Dissipação Dielétrica

O teste de perda dielétrica, também chamado de teste tan δ, é usado para avaliar a entrada de umidade, envelhecimento do isolamento ou possível descarga parcial dentro do transformador imerso em óleo de dois enrolamentos de 33kv 50kva. Ao medir o fator de dissipação dielétrica, a condição dos materiais de isolamento pode ser avaliada de forma mais abrangente. Este teste é normalmente realizado junto com o teste de resistência do isolamento para obter uma avaliação mais completa da saúde do isolamento.

4. Verificação da relação de turnos e grupo de vetores

A relação de espiras do transformador deve ser verificada para garantir a conformidade com as especificações do projeto, o que inclui a confirmação da relação correta entre os enrolamentos de tensão primária e de tensão secundária de transformadores imersos em óleo de 33kv e 50kva com dois enrolamentos. Ao mesmo tempo, o grupo vetorial deve ser verificado para garantir o deslocamento de fase adequado e a conexão correta dos enrolamentos trifásicos, de acordo com os requisitos do sistema de potência.

5. Sem teste de carga

O teste sem carga é conduzido com o transformador imerso em óleo de dois enrolamentos de 33kv e 50kva energizado no lado primário enquanto o lado secundário permanece em circuito aberto. O objetivo é medir a corrente sem carga e as perdas sem carga. Este teste fornece informações importantes sobre a qualidade do núcleo, distribuição do fluxo magnético e simetria do enrolamento. Também ajuda a identificar possíveis anormalidades no circuito magnético.

6. Teste de Curto-Circuito

Durante o teste de curto-circuito, uma tensão reduzida é aplicada ao enrolamento de tensão primário enquanto o enrolamento de tensão secundário é curto-circuitado, o que permite a medição da impedância de curto-circuito e das perdas de carga. O teste fornece dados valiosos sobre o desempenho do transformador imerso em óleo de dois enrolamentos de 33kv e 50kva sob condições de carga, o que inclui comportamento térmico, capacidade de resistência a curto-circuito e resistência mecânica dos enrolamentos.

7. Análise da qualidade do óleo e inspeção do nível de óleo

Para transformadores imersos em óleo de dois enrolamentos de 33kv 50kva, a condição do óleo isolante afeta diretamente o desempenho operacional e a vida útil. Antes do comissionamento, amostras de óleo serão coletadas para análise laboratorial para verificar parâmetros como teor de umidade, acidez e níveis de impurezas. Todos os resultados devem estar em conformidade com os padrões aplicáveis. Além disso, o nível de óleo dentro do tanque deve ser verificado para garantir que esteja dentro da faixa exigida, garantindo resfriamento e isolamento eficazes durante a operação.

Em resumo, uma série de inspeções e testes rigorosos deve ser concluída antes que um transformador imerso em óleo de 33kv 50kva com dois enrolamentos seja colocado em serviço. Esses procedimentos garantem desempenho estável, segurança operacional e confiabilidade a longo prazo. Os testes de pré-comissionamento adequados não apenas reduzem o risco de falhas potenciais, mas também fornecem uma base sólida para uma operação segura e eficiente a longo prazo do transformador imerso em óleo de dois enrolamentos de 33kv 50kva.
