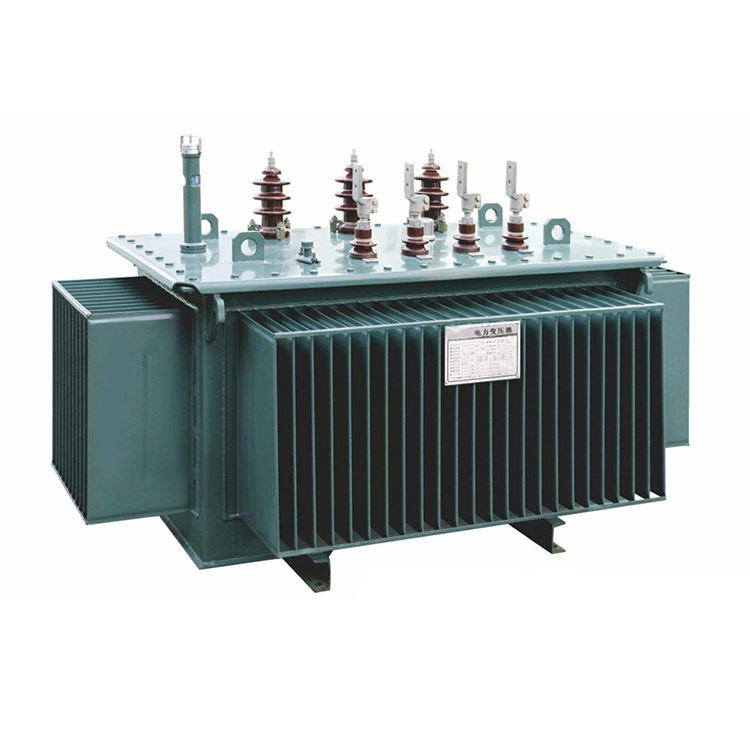

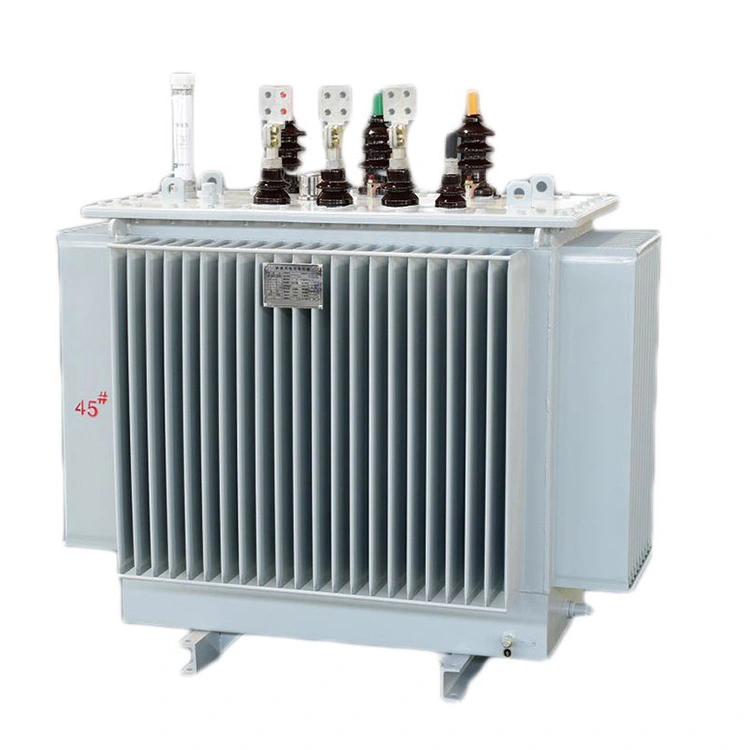

Transformador de pólo intensificador de 400v a 11kv 500kva

O invólucro do transformador de pólo elevador de 400v a 11kv 500kva é feito de aço laminado a frio ou aço inoxidável de alta qualidade. As peças principais são soldadas automaticamente por equipamentos avançados e depois inspecionadas por tecnologia laser para garantir uma solda firme e eliminar o risco de vazamento de óleo. Depois de passar por um rigoroso tratamento de galvanização por imersão a quente, o revestimento tem forte resistência à corrosão e pode proteger eficazmente contra a erosão do vento e da chuva, névoa salina e poluição industrial. Seu design totalmente vedado isola completamente o núcleo do transformador de pólo elevador de 500kva 400v a 11kv do ar externo. Isto não só permite uma operação livre de manutenção, mas também retarda significativamente o envelhecimento dos materiais de isolamento.

Usando folha de cobre para enrolar os enrolamentos de baixa tensão e uma estrutura de núcleo de ferro laminado de alta precisão, as bobinas do transformador de pólo elevador de 500kva 400v a 11kv são projetadas para serem extremamente resistentes, capazes de resistir efetivamente às enormes forças eletrodinâmicas radiais e axiais geradas durante curtos-circuitos, garantindo assim que as bobinas não se deformem ou sejam danificadas. Este transformador de pólo elevador de 500kva 400v a 11kv passa por rigorosos testes de curto-circuito de acordo com padrões internacionais, como IEEE. Podemos fornecer relatórios de testes correspondentes para demonstrar a capacidade operacional do nosso produto sob condições extremas.

Parâmetro técnico:

P: Ao aumentar a fonte de alimentação de baixa tensão de 400 V para 11 kV para conexão à rede ou transmissão de longa distância, um transformador de pólo elevador de 400 V para 11 kv de 500 kva é selecionado. Quais fatores técnicos precisam ser considerados, incluindo faixa de regulação de tensão, grupo de conexão, tensão de impedância e nível de isolamento?

R: Para o transformador de pólo elevador de 400v a 11kv 500kva, os principais fatores técnicos são os seguintes: A faixa recomendada para regulação de tensão é sem ajuste de tensão de carga de ± 2 × 2,5% no lado de alta tensão para compensar as flutuações de tensão no lado de baixa tensão. O grupo de conexão deve ser selecionado como Dyn11, utilizando o enrolamento delta para suprimir harmônicos e o enrolamento estrela para fornecer aterramento do ponto neutro. O padrão de tensão de impedância é de 4%, o que pode equilibrar a queda de tensão e a corrente de falha. Em termos de nível de isolamento, o lado de alta tensão deve atender 35kV para frequência normal e 75kV para impulso atmosférico. A distância de fuga externa não deve ser inferior a 275 mm para garantir uma operação segura em ambientes poluídos e com queda de raios.

Partes principais de transformadores montados em poste

Montagem frontal tipo LV DB

Hardware de linha de pólo

Transformador montado em poste

Montagem lateral tipo LV DB

Equipamentos de produção

Máquina de enrolamento de folha

Unidade de enchimento de óleo

Forno transformador e unidade de fundição

Forno Transformador

Centro de testes

Transformadores em processamento

Transformador em secagem

Transformador no Enrolamento 2

Transformador em Enrolamento

Transfromer está em montagem
