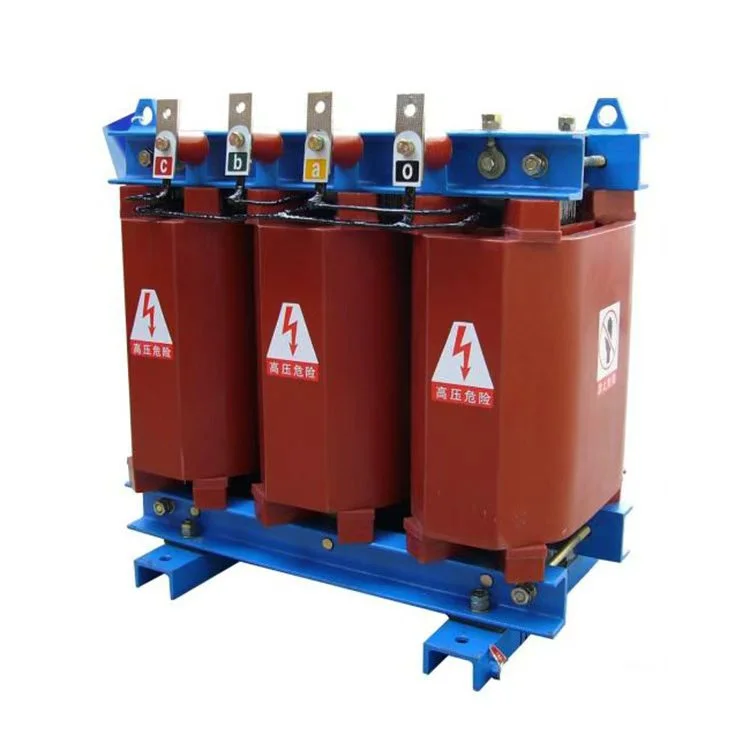

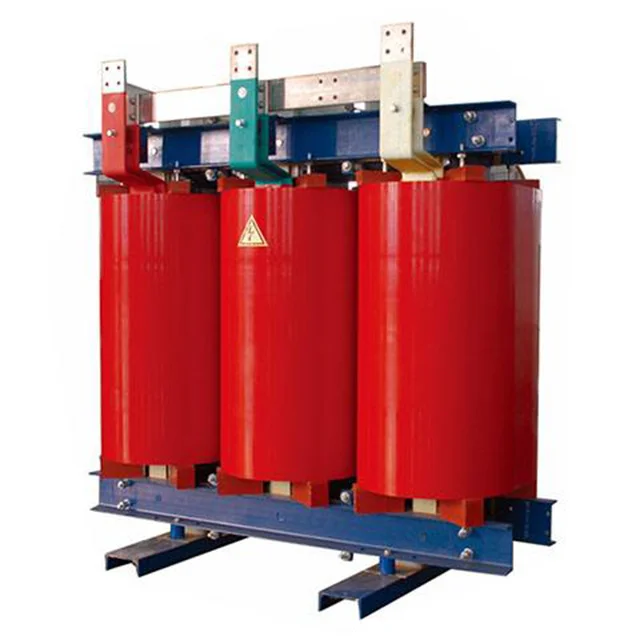

Transformador de distribuição tipo seco Nltc de 500kva 11kv

Contra o pano de fundo da crescente demanda global de eletricidade, o transformador de distribuição NLTC tipo seco de 500kva 11kv é amplamente utilizado em áreas como redes de energia rurais, indústria, comércio, novas energias e instalações públicas. A sua elevada fiabilidade foi validada através da operação em mais de 50 países e regiões em todo o mundo. Foram vendidos para países e regiões incluindo Tanzânia, Zimbabué, Gana, África do Sul, Quénia, Zâmbia e outros.

Características estruturais do transformador de distribuição nltc tipo seco de 500kva 11kv:

Bobinas: As bobinas são enroladas com condutores de cobre, enrolados em fio ou folha, reforçados com fibra de vidro e totalmente fundidos com resina epóxi sem enchimentos usando processos de secagem a vácuo e desgaseificação. Isso resulta em alta resistência mecânica, forte capacidade de suportar curto-circuito e excelente resistência ao impulso.

Enrolamentos de alta tensão: Os terminais inicial e final, bem como os cabos de derivação intermediários, são incorporados com porcas de cobre. Esta estrutura proporciona boa rigidez, facilita a troca de macho e garante uma aparência elegante e esteticamente agradável.

Núcleo: O núcleo é montado usando chapas de aço silício laminadas a frio de grãos orientados de alta qualidade com juntas sobrepostas multietapas totalmente esquadriadas de 45 graus. A superfície do transformador de distribuição nltc tipo seco de 500kva 11kv é revestida com uma camada de resina isolante, proporcionando resistência à umidade, prevenção de ferrugem e redução de ruído.

Sistema de fixação: Componentes elásticos são usados ​​entre o núcleo, acessórios de fixação e bobinas para manter as bobinas sob compressão constante, reduzindo assim os níveis de ruído.

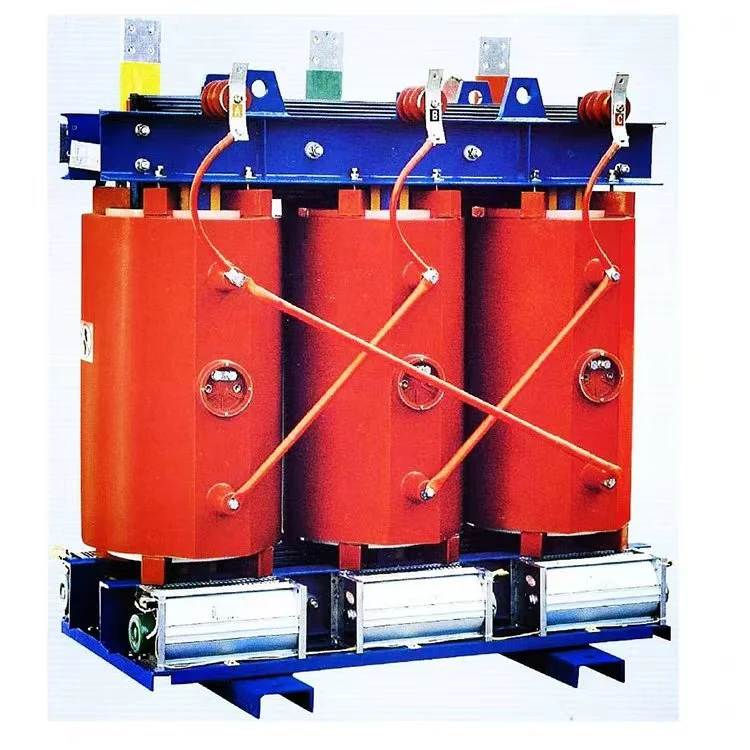

Projeto de resfriamento: O transformador de distribuição nltc tipo seco de 500kva 11kv foi projetado para resfriamento natural (AN). Dutos de ventilação longitudinais são pré-formados dentro das paredes da bobina dos enrolamentos de alta e baixa tensão totalmente fundidos. Resfriamento por ar forçado Ventiladores de resfriamento do equipamento AF podem ser instalados como opção. Com resfriamento por ar forçado, a capacidade nominal de saída pode ser aumentada em 50%.40% para classificações de 500kVA e abaixo.

Monitoramento de temperatura: O transformador de distribuição nltc tipo seco de 500kva 11kv está equipado com um controlador de temperatura da série BWDK. Os sensores de resistência de platina Pt100 são colocados em orifícios pré-embutidos no topo das bobinas de baixa tensão para monitorar o aumento da temperatura do enrolamento. O controlador inicia ou para automaticamente os ventiladores de resfriamento e fornece funções como alarme de falha, alarme de superaquecimento e desarme de superaquecimento. Esses recursos oferecem proteção confiável contra sobrecarga para o transformador do tipo seco, aumentando assim sua segurança operacional.

Parâmetros do produto:

Equipamento de produção

Produto Semi Acabado

Gabinete de Proteção IP21

Núcleo do Transformador

Enrolamento do transformador

Centro de testes

Oficina de enrolamento
