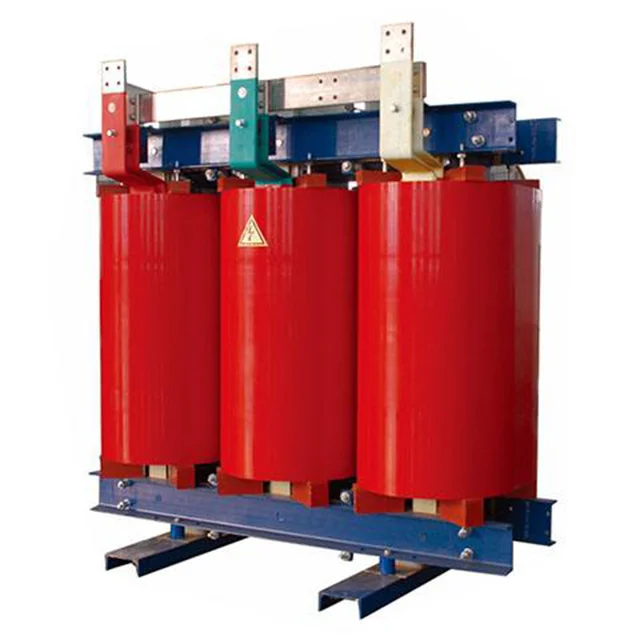

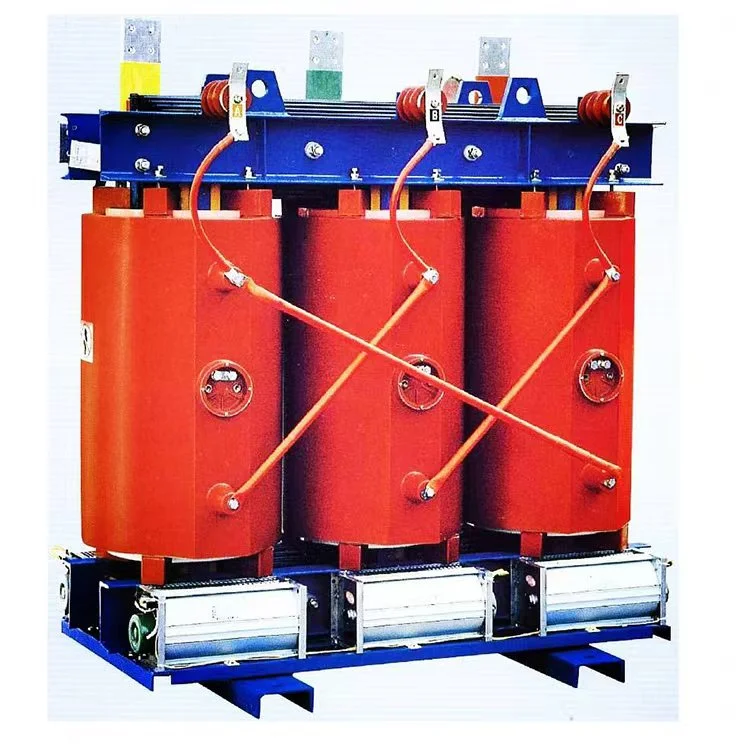

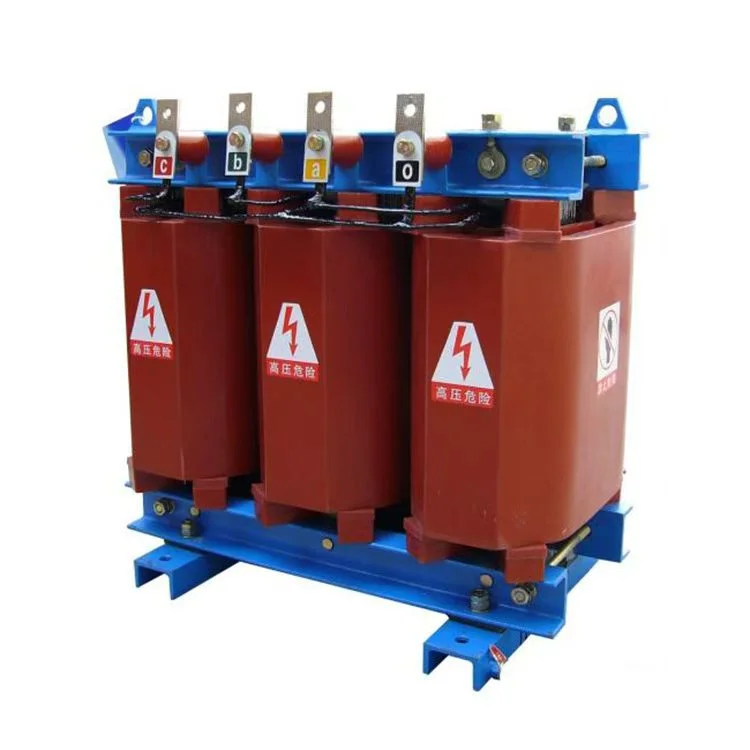

Transformador tipo seco SCB10 3500kVA 11kV 415V

Wenzhou Xifa Electrical Equipment Co., Ltd., como fabricante profissional de transformadores imersos em óleo e do tipo seco, estabeleceu um processo de produção rigoroso que abrange aquisição, fabricação e inspeção do produto final. Em nossa fábrica, o teste de aceitação de fábrica não é um procedimento de amostragem, mas uma inspeção completa obrigatória de 100% para cada transformador. Os testes são realizados de acordo com as mais recentes normas nacionais e internacionais, utilizando equipamentos de teste calibrados de alta precisão. Os principais parâmetros elétricos do transformador, como relação de tensão, impedância, perdas e resistência de isolamento, são verificados item por item. Somente os produtos que passam em todos os itens de teste, sem exceção, recebem licença. Este rigoroso sistema de testes é a nossa garantia técnica para a promessa de que “cada transformador que entregamos é confiável.

Processo de produção do transformador tipo seco SCB10 3500kVA 11kV 415V

I.Core Fabricação

O núcleo é o caminho central para a indução eletromagnética e sua precisão de fabricação afeta diretamente o desempenho do transformador.

1.Corte e blanking: tiras de aço silício de alta qualidade são cortadas longitudinalmente e transversalmente em folhas de largura e comprimento necessários. As bordas cortadas devem ter rebarbas mínimas e alta precisão dimensional para manter uma boa permeabilidade magnética.

2. Perfuração e empilhamento: As chapas de aço silício cortadas são perfuradas (por exemplo, para furos) e depois empilhadas camada por camada de acordo com o desenho para formar uma perna central completa de várias etapas.

3. Vedação de isolamento: Após o empilhamento, a resina epóxi é escovada ou selada na extremidade e na superfície do núcleo para isolamento e proteção contra ferrugem.

II. Fabricação de bobinas

Esta é a parte mais complexa e crítica do transformador tipo seco SCB10 3500kVA 11kV 415V

 produção. O objetivo é criar enrolamentos que transportem tensão e corrente e selá-los com resina epóxi em uma estrutura sólida e isolada.

1. Enrolamento de bobina: Em uma máquina de enrolamento dedicada, folha de cobre ou fio de cobre é enrolado em um mandril para formar os enrolamentos de alta tensão (HV) e baixa tensão (LV). Durante o enrolamento, o isolamento entre camadas, o isolamento das extremidades e os condutores são colocados com precisão.

2.Pré secagem e moldagem: A bobina enrolada é limpa e colocada em um molde de fundição. A montagem é então enviada para um forno para pré secagem. Esta etapa é crucial; a umidade deve ser completamente removida da bobina, pois a umidade residual causaria bolsas de ar após a fundição, comprometendo gravemente o desempenho do isolamento.

3. Fundição a Vácuo: Este é o processo principal que determina a vida útil do produto. A bobina seca dentro de seu molde é colocada em um tanque de fundição a vácuo, onde é extraído um alto vácuo e a pressão pode cair abaixo de 100 Pa. Simultaneamente, uma mistura precisa de resina epóxi, endurecedor e enchimento (por exemplo, pó de sílica) é misturada e desgaseificada. Sob vácuo, a mistura é despejada no molde, garantindo que ela penetre em todas as aberturas da bobina e que o produto final esteja livre de bolhas.

4. Cura em alta temperatura: Após a fundição, o molde é colocado em um forno de cura para cura em alta temperatura. Uma rampa de temperatura de vários estágios (por exemplo, de 75°C a 135°C em etapas) é normalmente usada. Isso permite que a resina epóxi reaja quimicamente completamente, formando uma massa sólida, dura e resistente ao calor, com excelentes propriedades isolantes.

5.Desmoldagem e Acabamento: Após a cura, o molde é removido. A superfície da bobina é retificada, aparada e chanfrada para obter um acabamento liso e dimensões precisas, pronta para a próxima etapa.

Parâmetros do produto:

Nome	Transformador tipo seco SCB10 3500kVA 11kV 415V
Capacidade nominal	3500kva
Tensão primária	11KV
Tensão secundária	415 V
Material de isolamento	Resina fundida
Grupo de vetores	Dyn11 Yyn0
Sem perda de carga (P0)	Com base na exigência do cliente
Perda de carga (Pk) @ 120°C	Com base na exigência do cliente
Tensão de Impedância (Reino Unido)	8%
Classe de isolamento	CLASSE F ou H
Método de resfriamento	ONAF ONAF
Descarga parcial	Menos de 10 unidades

Equipamento de produção

Produto Semi Acabado

Centro de testes

Oficina de enrolamento
