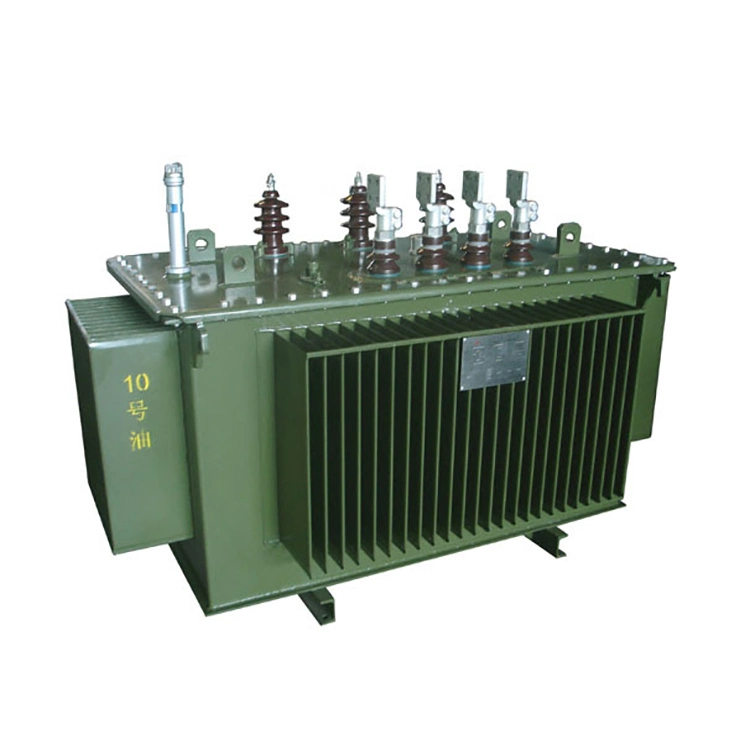

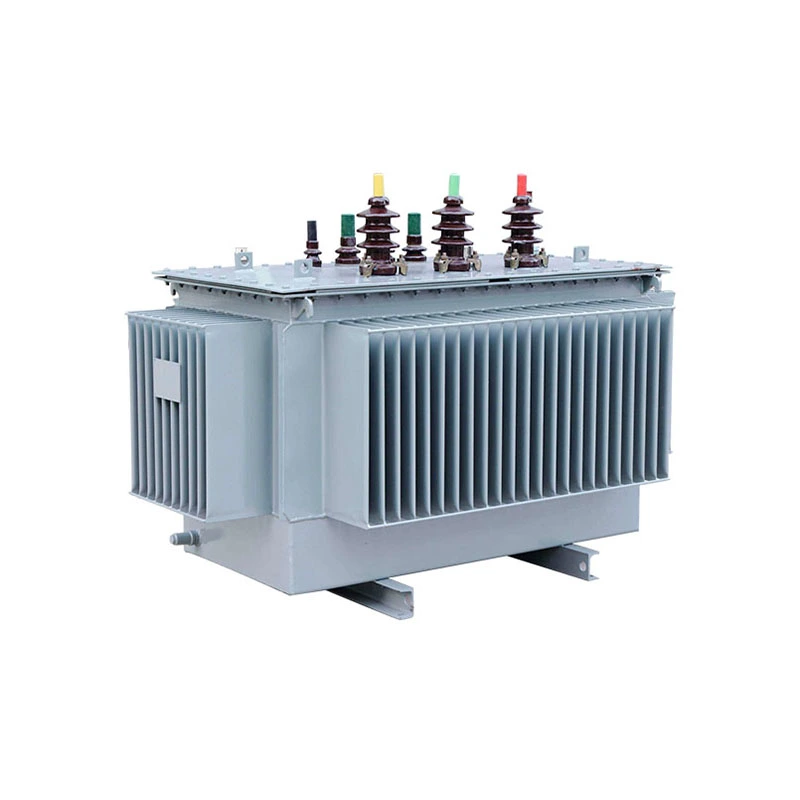

3 fases intensificam o transformador amorfo da liga do cobre 100kva

O transformador trifásico de liga amorfa de cobre de 100kva pode ser dividido em dois tipos: tipo imerso em óleo e tipo seco. O transformador imerso em óleo adota o método de resfriamento ONAN. Enquanto o transformador de distribuição do tipo seco utiliza resfriamento de ar natural ou resfriamento de ar forçado para dissipar o calor gerado durante a operação. Ventilação adequada e fluxo de ar suave são cruciais para transformadores de distribuição do tipo seco para evitar superaquecimento e manter alta eficiência operacional dos transformadores.

O núcleo do transformador de liga amorfa é feito de tiras de liga amorfa à base de ferro. A espessura das tiras de aço é de apenas 0,02 a 0,03 mm. É produzido através do rápido processo de resfriamento do aço fundido. Os átomos internos estão dispostos em um padrão amorfo irregular, sem a estrutura de grãos do aço silício. Isso reduz significativamente a perda por histerese e a perda por correntes parasitas da fonte fundamental do material.

Graças ao design de economia de energia do transformador de liga amorfa, a eficiência de todo o sistema excede em muito a dos transformadores de distribuição de aço silício comuns. Mesmo que o equipamento opere continuamente sem interrupção durante todo o ano, ele pode reduzir significativamente os custos de eletricidade de operação e manutenção, minimizando a perda de ferro. É o equipamento preferido para novas centrais elétricas distribuídas em locais de engenharia no exterior.

Parâmetro técnico:

P: Ao usar um transformador trifásico de liga amorfa de cobre de 100 kva, quais são as diferenças significativas em suas características de corrente de inrush de magnetização em comparação com os transformadores tradicionais de chapa de aço silício?

R: Em comparação com os transformadores tradicionais de chapa de aço silício, as características da corrente de inrush de magnetização do transformador de liga amorfa mostram diferenças significativas: Devido à menor densidade de fluxo magnético de saturação da liga amorfa, aproximadamente 1,55T, inferior à da chapa de aço silício 1,75T, e maior magnetismo residual, aproximadamente 0,7 a 0,8, o pico de sua corrente de inrush de excitação pode atingir 10-15 vezes a corrente nominal (enquanto para o aço silício tradicional folha é 5-8 vezes). Enquanto isso, a constante de tempo de decaimento da corrente de partida é mais longa e o conteúdo harmônico, especialmente o segundo harmônico, também aumenta significativamente. Essas características tornam o transformador trifásico de liga amorfa de cobre de 100kva mais propenso à saturação profunda ao fechar a chave, gerando correntes de impacto mais altas e persistentes. Isto não só aumenta o risco de disparo incorreto de disjuntores a montante e queima de fusíveis, mas também pode causar danos por tensão mecânica ao núcleo de liga amorfa sensível ao impacto.

Portanto, são necessárias estratégias especiais de projeto e operação, como fechamento de seleção de fase, ajuste de configurações de proteção e seleção de TCs com capacidades anti-saturação mais fortes.

Transformador de liga amorfa em processamento

Equipamento

Centro de testes

Transformador no transporte
