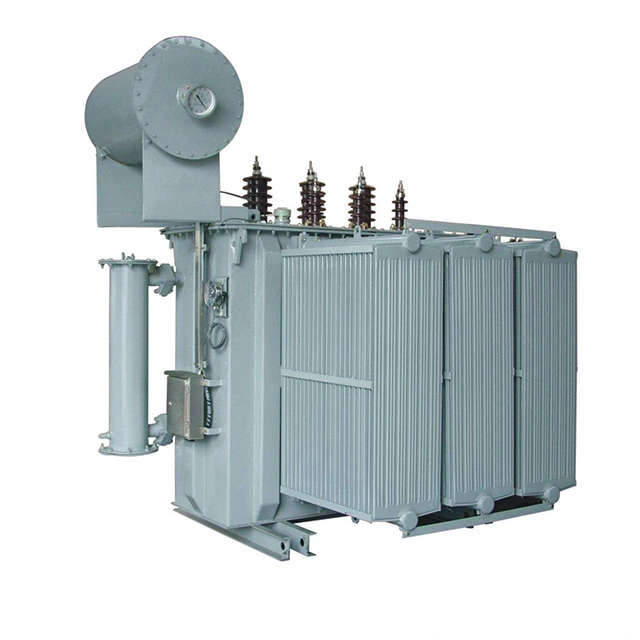

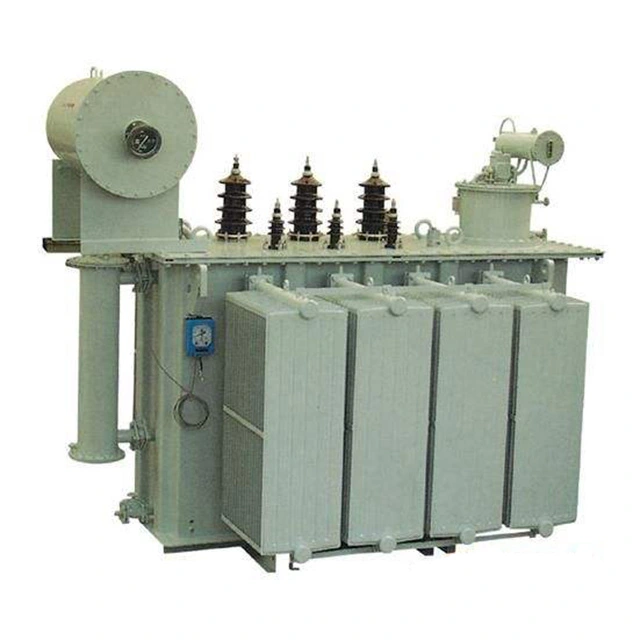

Transformador de energia externo 10 Mva 33 a 6,6 Kv

O transformador de energia externo de 10 mva de 33 a 6,6 kv com capacidade de 10 mva e faixa de tensão de 33 a 6,6 kv é um tipo de transformador de energia externo. Sua tensão nominal é de 10 mva, com o lado de alta tensão em 33 kv e o lado de baixa tensão em 6,6 kv. É um equipamento transformador de médio porte convencional para empresas industriais e de mineração, bem como para parques industriais, e está em total conformidade com os padrões IEC. O transformador de energia externo de 10 mva, 33 a 6,6 kv conclui principalmente enrolamentos, núcleo de ferro e óleo isolante em três partes.

Os enrolamentos são a parte elétrica do transformador. Geralmente é feito enrolando fio de cobre plano isolado ou fio de cobre redondo em um molde de enrolamento. Os enrolamentos são instalados na coluna de núcleo de ferro do transformador de potência externo de 10 mva 33 a 6,6 kv. Os enrolamentos de baixa tensão estão na camada interna e os enrolamentos de alta tensão são instalados fora do enrolamento de baixa tensão. Entre os enrolamentos de baixa tensão e o núcleo de ferro, e entre os enrolamentos de alta tensão e os enrolamentos de baixa tensão, materiais isolantes são usados ​​para fazer mangas para separá-los, de modo a obter isolamento.

O núcleo de ferro é a principal parte do caminho magnético do transformador de energia externo de 10 mva 33 a 6,6 kv. Geralmente é feito empilhando silício contendo chapas de aço silício laminadas a quente ou a frio com espessura de 0,35 ou 0,5 mm e revestidas com tinta isolante. O núcleo de ferro é dividido em duas partes: a coluna do núcleo de ferro e a canga. A coluna com núcleo de ferro é equipada com enrolamento e a forquilha é usada para fechar o circuito magnético. As formas básicas da estrutura do núcleo de ferro incluem o tipo coração e o tipo concha.

Parâmetro técnico:

Quais são as diversas formas de instalação do transformador de potência externo 10 mva 33 a 6,6 kv?

Na engenharia de energia, a instalação de transformadores externos consiste principalmente em duas formas: instalação montada em poste e instalação montada no solo. Não importa qual método seja adotado, a segurança sempre vem em primeiro lugar. No local mais proeminente ao redor do transformador, deve ser pendurado um sinal de alerta bem visível para lembrar os transeuntes de não se aproximarem.

Para transformadores de energia externos de 10 mva, 33 a 6,6 kv instalados no solo, uma cerca de proteção com altura não inferior a 1,7 metros deve ser adicionada ao seu redor e deve haver espaço suficiente para operação segura entre a cerca e a plataforma do transformador.

Para instalação em postes ou torres é necessário que todos os cabos de alta e baixa tensão utilizem condutores isolados e a parte de baixa tensão também pode utilizar barramentos desencapados. Todas as peças de ferro utilizadas devem ser galvanizadas para evitar ferrugem e corrosão.

Se a instalação for feita no solo, a altura da base costuma ser fixada em torno de 500mm. Esta base é normalmente construída com tijolos ou concreto vazado e, em seguida, a superfície é alisada com argamassa de cimento 1:2. Aço plano ou canal de aço precisa ser colocado na superfície para servir como pista de corrida para o transformador.

Durante a instalação, é essencial garantir que a via esteja nivelada e que a bitola da via corresponda perfeitamente à bitola da roda do transformador para garantir uma operação estável.
