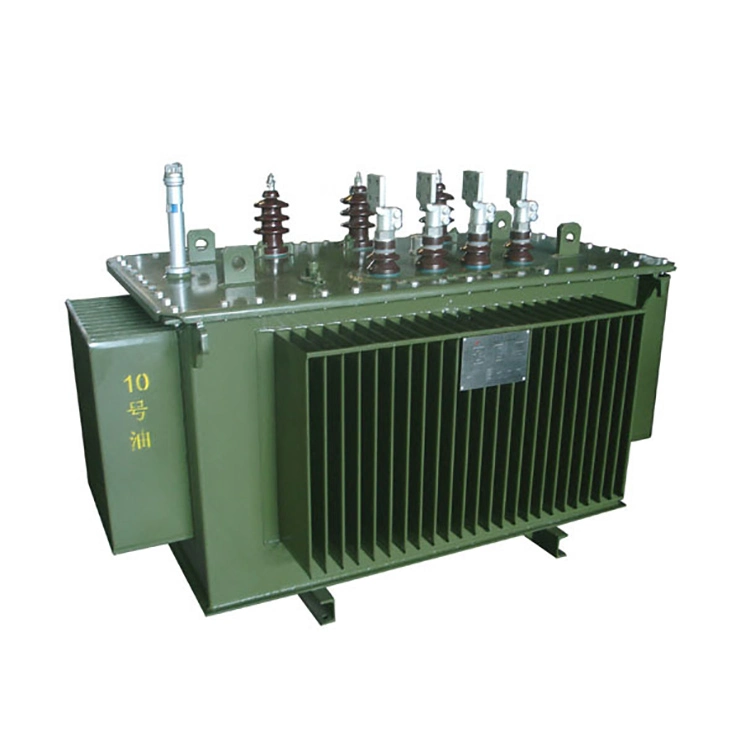

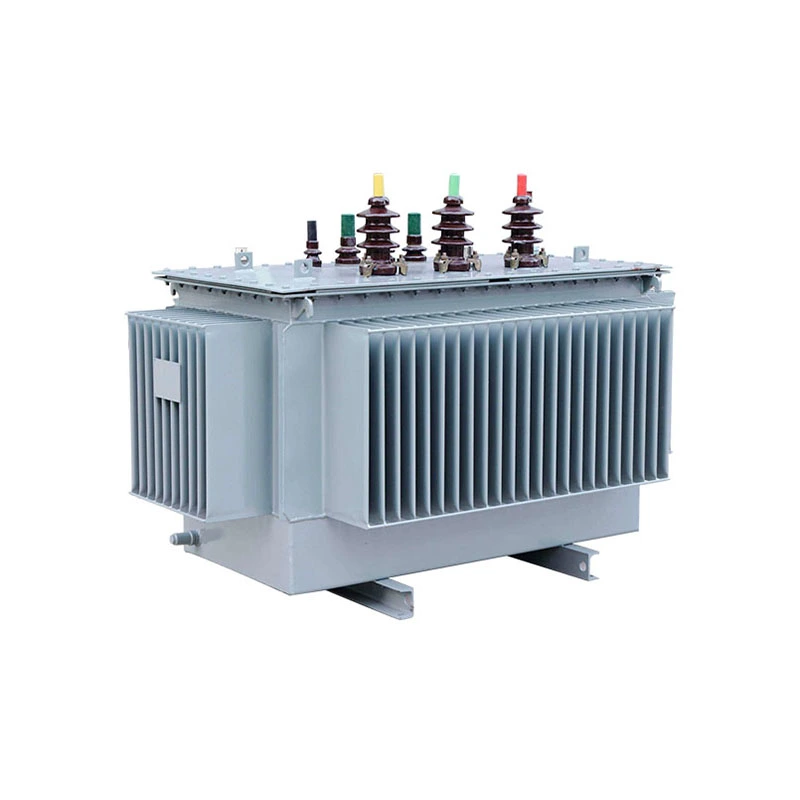

Transformador de liga amorfa SH15 160 Kva

Características:

1. A liga amorfa é um novo tipo de material de núcleo que economiza energia feito através do processo de têmpera rápida. Seus átomos metálicos estão dispostos em um estado amorfo não ordenado, diferente da estrutura cristalina do aço silício tradicional. Os processos de magnetização e desmagnetização são mais sensíveis e a perda de histerese magnética é significativamente reduzida. A espessura do núcleo deste transformador de liga amorfa SH15 160 kva é de apenas 0,025 mm, menos de um décimo da espessura das chapas de aço silício comuns. Além disso, a perda do circuito magnético é extremamente baixa. Do nível do material, este transformador alcança economia de energia e redução de consumo.

2.O transformador de liga amorfa SH15 160 kva aproveita as características superiores dos núcleos de liga amorfa, que apresenta alta densidade de fluxo magnético de saturação, perda ultrabaixa, baixa corrente de excitação e excelente estabilidade de temperatura. Em comparação com os transformadores tradicionais de aço silício de mesma capacidade, a perda sem carga do transformador de liga amorfa diminui em mais de 70% e a corrente sem carga é de apenas 0,7%. Ele pode efetivamente reduzir o consumo ineficaz de energia durante a operação sem carga e com carga leve da rede elétrica e é adequado para as características de operação com carga leve de longo prazo dos transformadores de distribuição. Ao mesmo tempo, possui forte resistência às intempéries e tem desempenho estável na faixa de -30°C a 40°C.

3. O transformador de liga amorfa SH15 160 kva adota uma estrutura madura de núcleo fechado integrado de três fases e cinco colunas, descartando o design de núcleo de emenda tradicional, eliminando as perdas adicionais e o ruído operacional causado pelas lacunas de emenda. O núcleo é fixado por uma estrutura de formação de alta resistência, com uma estrutura compacta e estável, que pode efetivamente evitar a perda incremental causada por vibrações e afrouxamentos de longo prazo. Os enrolamentos de alta e baixa tensão adotam uma estrutura de enrolamento densa retangular regular, com força uniforme e forte estabilidade, combinada com uma impedância de curto-circuito padrão de 4,0%, possuindo excelente resistência a curto-circuito e segurança e confiabilidade operacional.

4.O transformador de liga amorfa adota uma estrutura de tanque de óleo corrugado totalmente selada, sem a necessidade de um tanque de armazenamento. Ao usar placas onduladas para compensar de forma adaptativa a expansão e contração térmica do óleo isolante, ele pode isolar o ar e a umidade, retardar o envelhecimento do isolamento, prevenir a deterioração do óleo, alcançar uma operação livre de manutenção a longo prazo e reduzir significativamente os custos posteriores de operação e manutenção.

Parâmetro técnico:

Precauções especiais para transformador de liga amorfa SH15 160 kva:

1. Manuseie com cuidado, evite impactos: Durante a manutenção, proíba estritamente colidir ou atingir o núcleo da liga amorfa com objetos duros, pois é extremamente sensível ao estresse mecânico e pode levar a um aumento significativo nas perdas.

2.Preste atenção às mudanças no ruído: Ouça os sons durante a operação. Se o ruído aumentar repentinamente ou houver ruídos anormais, pare o transformador de liga amorfa SH15 160 kva imediatamente e verifique se a força de fixação do núcleo de ferro falhou.

3. Evite desmontagens desnecessárias: Os transformadores de liga amorfa SH15 160 kva não devem passar por inspeções de desmontagem de rotina. Caso seja necessária a desmontagem, ela deve ser realizada estritamente dentro do prazo de exposição de 8 horas (umidade <65%) ou 4 horas (umidade <75%) do corpo do transformador e entrar em contato com o fabricante com antecedência para evitar danos à estrutura central.
