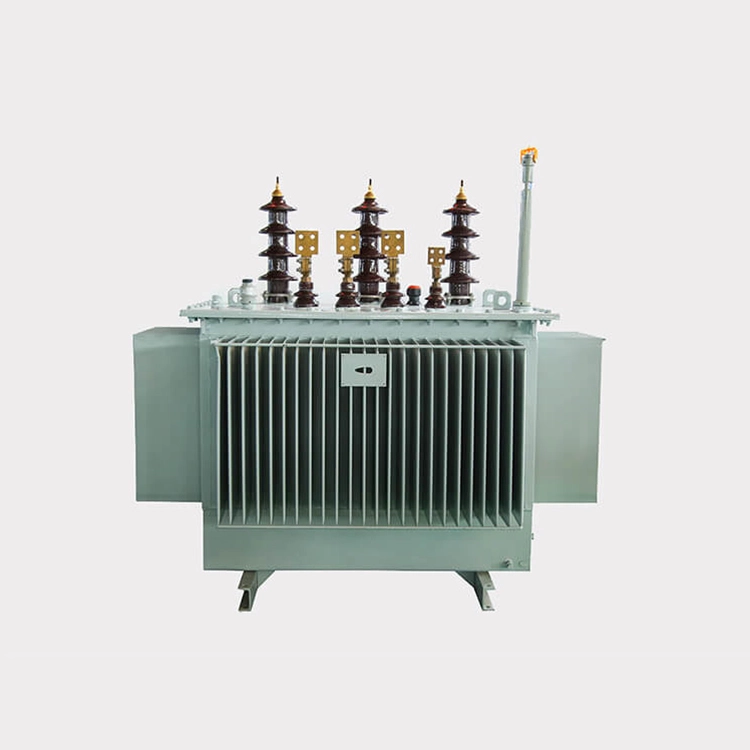

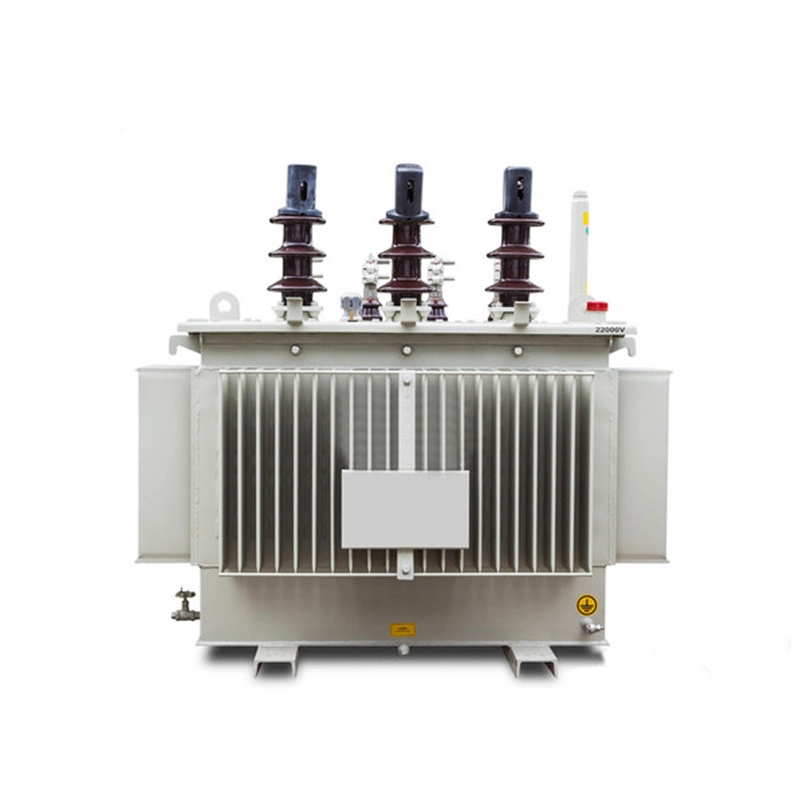

Transformador de potência de 22kv a 400v 200kva

O transformador de potência de 22kv a 400v 200kva é um equipamento elétrico essencial indispensável no campo de transmissão e distribuição de energia. Ele alcança transformação de tensão e transmissão de energia com base no princípio da indução eletromagnética. O equipamento é composto principalmente por núcleo, enrolamentos, estrutura de dissipação de calor e componentes de proteção de segurança, com estrutura estável e operação confiável.

O transformador de potência de 22kv a 400v 200kva usa chapas de aço silício de alta permeabilidade magnética, laminadas a frio, de alta qualidade, como material e adota o processo de laminação progressiva de vários estágios com inclinação total de 45°, o que garante que nenhuma perda de carga e nenhuma corrente de carga sejam significativamente reduzidas, e o nível de ruído seja reduzido.

Para o enrolamento de baixa tensão do transformador de potência de 22kv a 400v 200kva, exceto os de pequena capacidade que utilizam fios de cobre, a estrutura geral é cilíndrica enrolada com folha de cobre; o enrolamento de alta tensão adota uma estrutura cilíndrica multicamadas, usando fios planos cobertos de papel ou fios esmaltados.

Ao adotar a mesma técnica de enrolamento e usar uma máquina de enrolamento de alta velocidade, é garantido que a tensão do enrolamento permaneça constante e o feixe de fios seja organizado de perto, alcançando assim uma distribuição de voltas de ampere equilibrada, campo magnético de baixo vazamento, alta resistência mecânica e forte capacidade anti-curto-circuito.

Parâmetro técnico:

Características:

1. Alta eficiência e conservação de energia

A perda média sem carga do transformador de potência de 22kv a 400v 200kva é reduzida em 30% em comparação com o padrão GB/T6451, a perda média de carga é reduzida em 25% e o custo operacional é reduzido em 20% em média.

2. Alta confiabilidade

Os transformadores de potência de 22kv a 400v 200kva têm forte capacidade anti-curto-circuito e o design da estrutura totalmente selada pode impedir a entrada de oxigênio e umidade, retardando o envelhecimento do isolamento e prolongando a vida útil.

3. Longevidade e operação livre de manutenção

Durante o período normal de uso, não há necessidade de substituir o óleo do transformador. O custo de manutenção é baixo e a vida útil do projeto pode exceder 20 anos.

P: Qual é a estrutura e o método de vedação do tanque de óleo do transformador de potência de 22kv a 400v 200kva? Como é tratada a superfície do tanque de combustível?

R: É adotado um tanque de óleo corrugado com uma estrutura totalmente vedada (a borda do tanque pode ser soldada ou aparafusada). As placas onduladas são formadas por placas de aço laminadas a frio, que têm as funções de dissipação de calor e ajuste do volume de óleo por meio de deformação elástica, podendo substituir o reservatório de óleo. E sobre a tecnologia de vedação, silicone semi líquido importado é usado como material de vedação do transformador de potência de 22kv a 400v 200kva, que é resistente a altas temperaturas e não envelhece facilmente, além de ter bom desempenho de vedação. Todos os fixadores usam porcas autotravantes e anti-afrouxamento.

Além disso, o tanque de óleo é tratado com remoção de ferrugem por jato de areia e pulverização eletrostática de pó (como revestimentos de resina epóxi ou resina acrílica), com espessura de filme de tinta superior a 150 μm, proporcionando resistência à corrosão, resistência às intempéries e propriedades antienvelhecimento.
