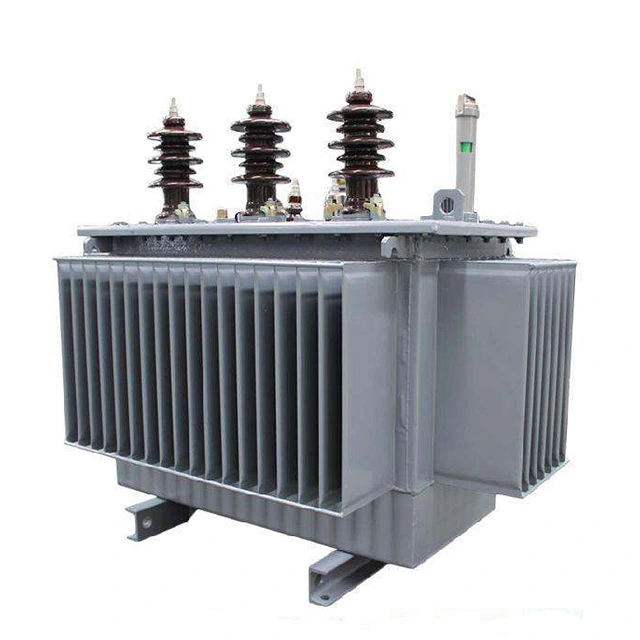

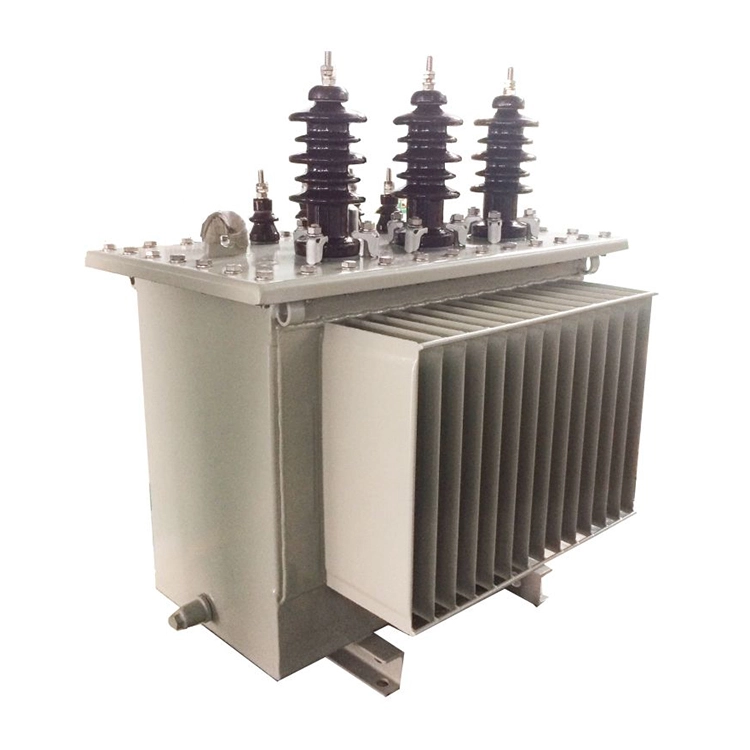

80kva trifásico intensifica transformadores de potência 415v a 11kv

Transformadores de potência trifásicos de 80kva de 415v a 11kv recebem a corrente alternada de baixa tensão de 415V pelo enrolamento primário. O campo magnético é concentrado e direcionado do enrolamento primário para o enrolamento secundário através do núcleo de ferro laminado, e uma corrente alternada de alta tensão de 11kV é emitida com perda relativamente baixa.

Os transformadores de potência trifásicos de 80kva, 415v a 11kv, são usados ​​principalmente para transmissão de energia de longa distância, conexão de rede de energia fotovoltaica/eólica e fonte de alimentação industrial de alta tensão. Os tipos comuns incluem imersos em óleo, enrolamentos de cobre e conexão Dyn11, que atendem aos padrões IEC 60076/GB 1094.

Parâmetro técnico:

Que tipos de testes devem ser realizados durante a operação de transformadores elevadores trifásicos de 80kva de 415v a 11kv?

Para garantir que o transformador funcione normalmente, os seguintes testes devem ser realizados com frequência:

(1) Teste de temperatura. Se o estado operacional do transformador é normal e o nível de temperatura são muito importantes. De acordo com os regulamentos, a temperatura do óleo da camada superior não deve exceder 85°C (o aumento da temperatura não deve exceder 55°C). Geralmente, os transformadores são equipados com dispositivos dedicados de medição de temperatura.

(2) Teste de carga. Para melhorar a taxa de utilização dos transformadores elevadores trifásicos de 80kva de 415v a 11kv e reduzir a perda de energia, é necessário determinar a capacidade real de fonte de alimentação que o transformador pode suportar durante a operação. O trabalho de medição geralmente é realizado durante o período de pico de consumo de eletricidade de cada estação e é medido diretamente usando um alicate amperímetro. O valor da corrente deve ser de 70 a 80% da corrente nominal do transformador. Se ultrapassar esta faixa indica sobrecarga e deve ser ajustado imediatamente.

(3) Teste de tensão. A faixa de variação de tensão deve estar dentro de ±5% da tensão nominal. Se exceder esta faixa, o comutador deverá ser usado para ajuste para trazer a tensão dentro da faixa especificada. Geralmente, a tensão terminal do enrolamento secundário e a tensão terminal do usuário final são medidas usando um voltímetro.

(4)Teste de resistência de isolamento. Para manter os transformadores elevadores trifásicos de 80kva de 415v a 11kv em um estado operacional normal, o teste de resistência de isolamento deve ser realizado para evitar envelhecimento do isolamento e acidentes. Durante o teste, tente interromper a operação do transformador e use um megôhmetro para medir o valor da resistência de isolamento do transformador. A resistência medida não deve ser inferior a 70% do valor medido anteriormente. Ao selecionar um megôhmetro, a bobina de baixa tensão pode usar um nível de tensão de 500 V.
