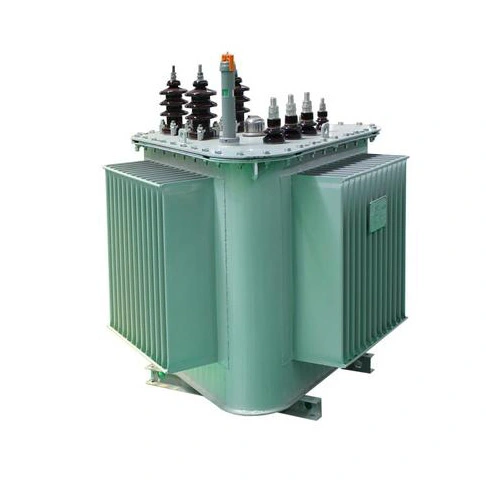

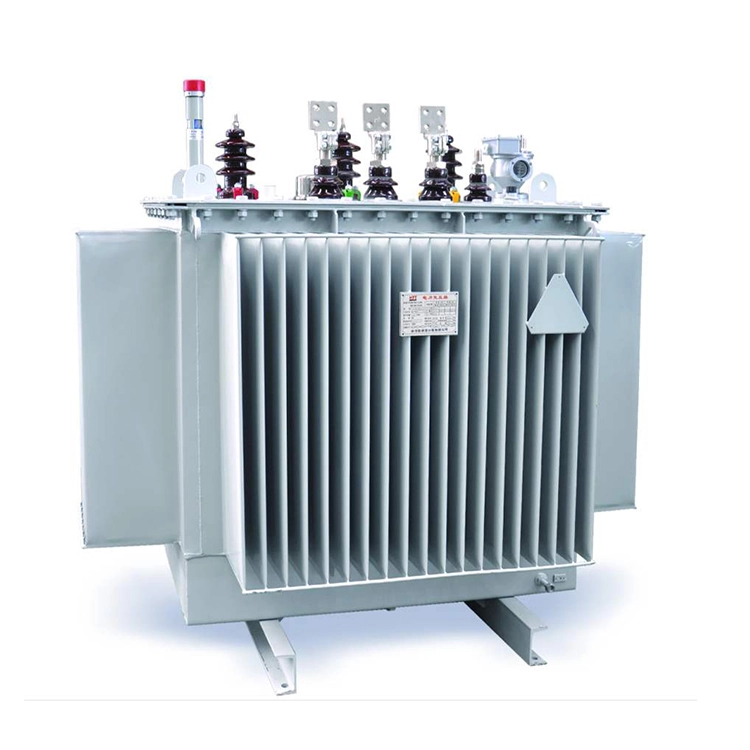

Transformador de potência 200kva por 15kv a 0,4kv

transformador de potência de 200 kva por 15 kv a 0,4 kv é um tipo de transformador de potência com capacidade nominal de 200 kva, tensão de entrada de 15 kv e tensão de saída de 0,4 kv.

Nossa empresa usa aço silício orientado para alta condutividade magnética, que é posteriormente processado em chapas de aço silício laminadas a frio de alta qualidade e depois empilhadas juntas. Usando folha para bobinas de enrolamento e novos materiais e processos de isolamento, o transformador de potência de 200kva por 15kv a 0,4kv apresenta resistência a altas temperaturas, resistência a choques e um design de estrutura totalmente selada.

O design da estrutura totalmente vedada garante uma qualidade estável do óleo do transformador, estende o ciclo de manutenção e, ao mesmo tempo, o tanque de óleo geral composto por dissipadores de calor do tipo chapa ondulada é produzido usando processos de fosfatização e pulverização antiferrugem multicamadas, que possui excelente resistência às intempéries.

O grupo de conexão do transformador de potência de 200kva por 15kv a 0,4kv é Dyn11, que reduz o impacto dos harmônicos na rede elétrica e melhora a qualidade do fornecimento de energia.

Parâmetro técnico:

P: Quais itens de inspeção um transformador de potência de 200kva por 15kv a 0,4kv deve passar antes de sair da fábrica?

R: Para garantir a operação estável e eficiente do transformador, uma série de testes será realizada no transformador antes de ser fabricado. Para o teste de resistência CC, meça a resistência CC dos enrolamentos trifásicos de alta e baixa tensão, verifique a taxa de equilíbrio trifásico e solucione problemas de fios quebrados e soldagem deficiente. Para o teste de relação de tensão, meça a relação real de 15kV/0,4kV, confirme a precisão da posição do tap e não há erro no número de voltas. Para o teste de resistência de isolamento, use um medidor multifuncional para medir o isolamento entre alta e baixa tensão e entre alta e baixa tensão e o aterramento e determine se o isolamento é qualificado. O teste de tensão suportável de frequência de energia passa no teste de tensão suportável entre alta e baixa tensão para o terra, entre baixa tensão para o terra e entre alta e baixa tensão, para avaliar a resistência do isolamento, etc.

P: Por que é necessário realizar o teste de fechamento por impulso em transformadores de potência recém-instalados ou rebocados de 200kva por 15kv a 0,4kv antes de serem colocados em operação?

R: A remoção dos transformadores sem carga da rede elétrica causará sobretensão operacional. Em um sistema de aterramento de corrente pequena, a amplitude desta sobretensão pode atingir de 3 a 4 vezes a tensão nominal de fase; em um grande sistema de aterramento, a amplitude da sobretensão operacional também pode atingir 3 vezes a tensão nominal de fase. Portanto, para testar se o isolamento do transformador pode suportar a tensão nominal e a sobretensão operacional durante a operação, vários testes de fechamento por impulso devem ser realizados antes de os transformadores de potência de 200kva por 15kv a 0,4kv serem colocados em operação.

Além disso, quando o transformador sem carga for colocado em operação, será gerada uma corrente de surto de excitação, com valor que pode atingir de 6 a 8 vezes a corrente nominal. Como a corrente de surto de excitação gerará uma grande força eletrodinâmica, a realização do teste de fechamento por impulso também é uma medida eficaz para considerar a resistência mecânica dos transformadores de potência de 200 kva em 15 kv a 0,4 kv e se a proteção do relé apresentará mau funcionamento.
