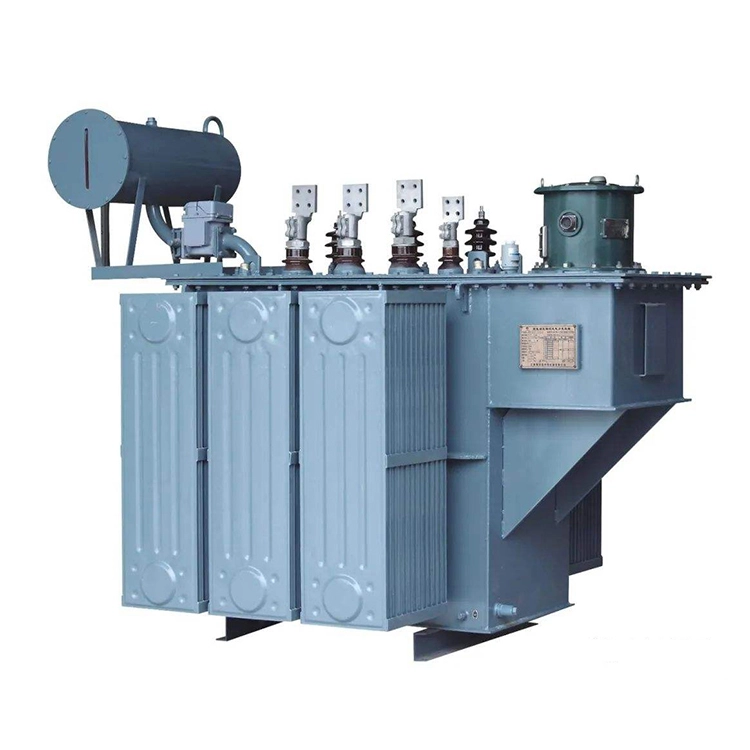

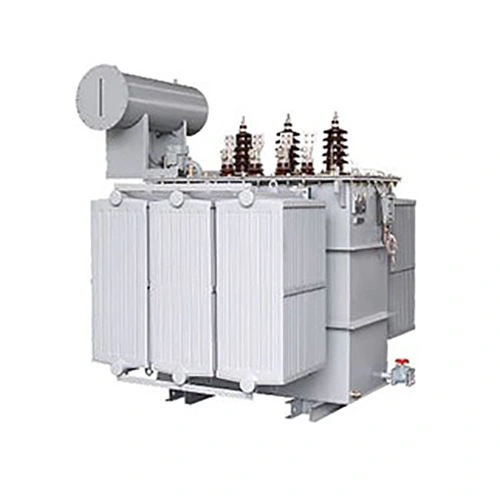

Transformador de potência trifásico de 35 a 0,4kv 2500kva

O núcleo do transformador de potência trifásico de 2500 kva de 35 a 0,4 kv é feito de chapas de aço silício orientadas laminadas a frio de alta condutividade magnética, e todo o processo de união é realizado usando uma junta cônica completa e método de ligação sem furos, reduzindo efetivamente a perda de carga e a corrente de excitação. Ambos os enrolamentos de alta e baixa tensão são feitos de fios de cobre isentos de oxigênio (ou fios de alumínio, conforme necessário), com o enrolamento de alta tensão em uma estrutura cilíndrica multicamadas e o enrolamento de baixa tensão em um enrolamento de folha ou estrutura em espiral dupla, proporcionando boa resistência elétrica e resistência a curtos-circuitos.

O invólucro do transformador de potência trifásico de 35 a 0,4kv e 2500kva passa por secagem a vácuo e tratamento de injeção de óleo a vácuo, garantindo um sistema de isolamento estável e confiável. O tanque de óleo adota uma estrutura de folha corrugada ou tubo de dissipação de calor, equilibrando a eficiência de dissipação de calor e o desempenho de vedação, e é equipado com válvulas de alívio de pressão, relés de gás, medidores de nível de óleo, elementos de medição de temperatura e outros dispositivos de proteção completos.

Nossa fábrica tem capacidade total de produção de processos para transformadores de 35kV e superiores, incluindo enrolamento, montagem de núcleo, montagem de revestimento, tratamento de vácuo e testes de fábrica. Antes de sair da fábrica, cada produto passa por vários testes de rotina, como medição de resistência do enrolamento, relação de tensão e verificação de designação de grupo de conexão, etc.

O transformador de potência trifásico de 2500 kva de 35 a 0,4 kv apresenta baixa perda, baixo ruído e baixo aumento de temperatura, e é adequado para operação contínua em ambientes internos, externos, de alta altitude ou áreas com altos níveis de poluição.

Especificação técnica:

P: Qual é a função principal de um transformador de potência trifásico de 35 a 0,4 kv e 2500 kva com uma impedância de curto-circuito de 6,5% e qual é o seu significado para a operação segura do transformador?

R: A impedância de curto-circuito de 6,5% especificada como a configuração padrão para o transformador de potência trifásico de 2500 kva de 35 a 0,4 kv é um parâmetro chave para garantir a operação segura e estável do transformador. Este parâmetro pode efetivamente limitar a corrente de curto-circuito no lado de baixa tensão do transformador de potência trifásico de 2500kva de 35 a 0,4 kv, melhorar a estabilidade dinâmica e térmica dos enrolamentos do transformador e evitar a deformação e danos ao isolamento dos enrolamentos causados ​​por falhas de curto-circuito. Ao mesmo tempo, este parâmetro de impedância é adaptado à estrutura do corpo do transformador, o que pode evitar vazamentos anormais de campo magnético e problemas de superaquecimento. Ele também pode fornecer uma base padrão para a configuração da proteção do relé do transformador, evitar disparo excessivo e garantir que o transformador de potência trifásico de 2500kva de 35 a 0,4 kv possa operar em paralelo sem corrente circulante, garantindo assim a operação segura, econômica e estável dos transformadores.
