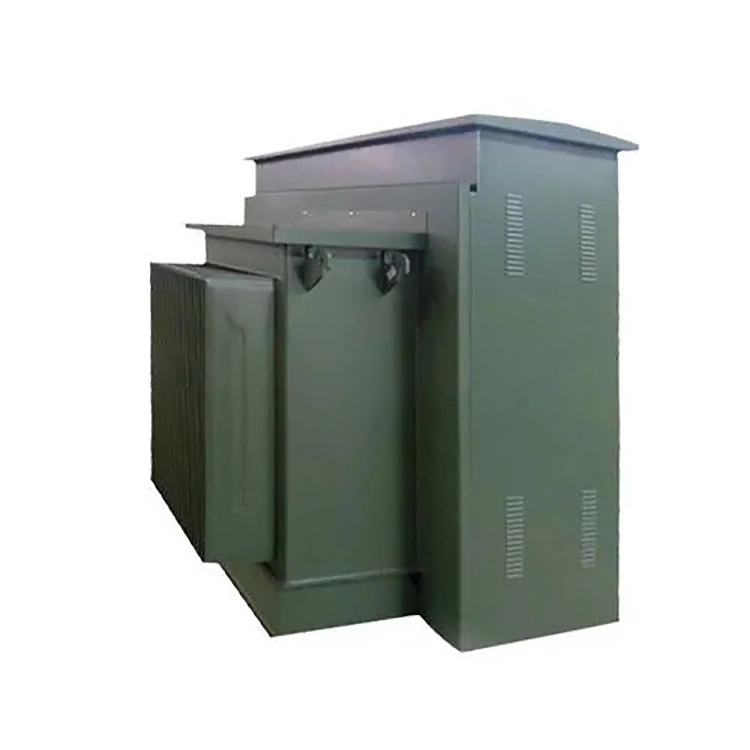

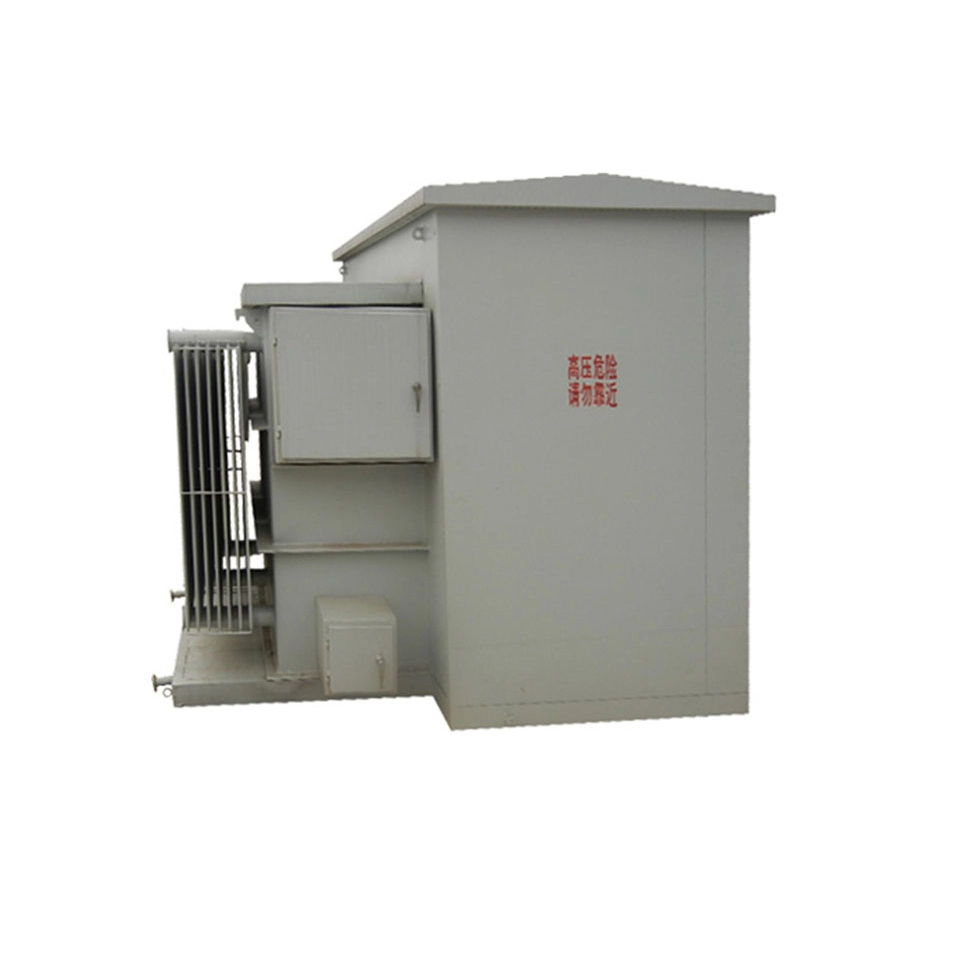

Transformador Padmontado 100 Kva 13,8 Kv

A potência nominal deste transformador montado em bloco 100 kva 13,8 kv é resfriada por ONAN. A tensão primária é 13,8kV e a faixa de tap é ±2*2,5% (NLTC). A tensão secundária pode ser personalizada e selecionada. Eles formam um grupo vetorial Dyn11.

Projetado com tecnologia avançada e utiliza materiais e componentes de alta qualidade, garante assim qualidade confiável do transformador padmounted 100 kva 13,8 kv e um longo tempo de operação. O equipamento é meticulosamente fabricado com chapas de aço silício orientadas para alta permeabilidade, enrolamentos condutores de alta pureza, materiais isolantes resistentes ao envelhecimento e componentes selados duráveis. A qualidade dos componentes principais é estritamente controlada para garantir a estabilidade de toda a máquina desde a fonte.

Com excelente resistência a choques elétricos e corrosão por umidade, o transformador Padmounted 100 kva 13,8 kv tem excelente desempenho de isolamento. Pode adaptar-se a várias condições climáticas externas. Durante a operação, possui baixa vibração e baixo ruído, e a perda sem carga e a perda de carga são bem controladas, resultando em bons efeitos de economia de energia e redução de consumo.

A estrutura mecânica do transformador montado em bloco 100 kva 13,8 kv é estável e confiável, com um nível de conformidade de proteção de vedação que atende aos padrões. Isto evita eficazmente problemas de vazamento de óleo e combina recursos de proteção e segurança.

Parâmetro técnico:

Para um transformador montado em bloco de 100 kva 13,8 kv que está em operação, suponha que um curto-circuito metálico trifásico ocorra na saída lateral de baixa tensão do transformador, mas o fusível do lado de alta tensão não tenha queimado e o disjuntor de saída de 13,8 kV da subestação a montante também não tenha desarmado. quais são as possíveis razões para esse fenômeno?

Verifique qualquer uma das seguintes situações:

1. Se a corrente nominal do fusível é muito grande, se o fusível envelheceu, mas não quebrou, ou se o fusível e o mecanismo de ligação do interruptor de carga estão presos.

2. Se a configuração de proteção contra sobrecorrente do disjuntor a montante está muito alta e o valor da corrente de curto-circuito está exatamente dentro da zona morta de proteção.

3. As características de falha interna do transformador montado em bloco 100 kva 13,8 kv podem ocorrer. O próprio transformador já sofreu curto-circuito entre espiras ou falha no núcleo, resultando na corrente de curto-circuito sendo limitada a um valor relativamente baixo (mas ainda muito superior à corrente nominal), o que não é suficiente para derreter instantaneamente o fusível, mas é suficiente para causar aquecimento contínuo.

4. Verifique se este transformador montado em bloco 100 kva 13,8 kv está conectado em Dyn11 ou Yyn0. Quando ocorre um curto-circuito trifásico no lado de baixa tensão, haverá uma situação no lado de alta tensão onde a corrente das fases sem falha não aumenta significativamente, evitando assim a ativação da proteção de sequência zero a montante ou de sequência negativa.
