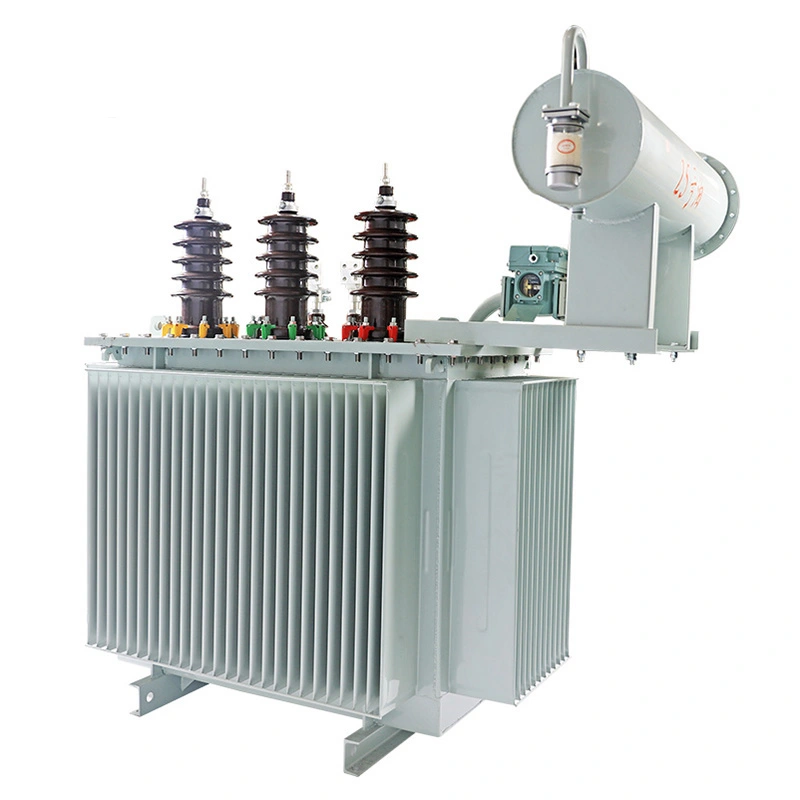

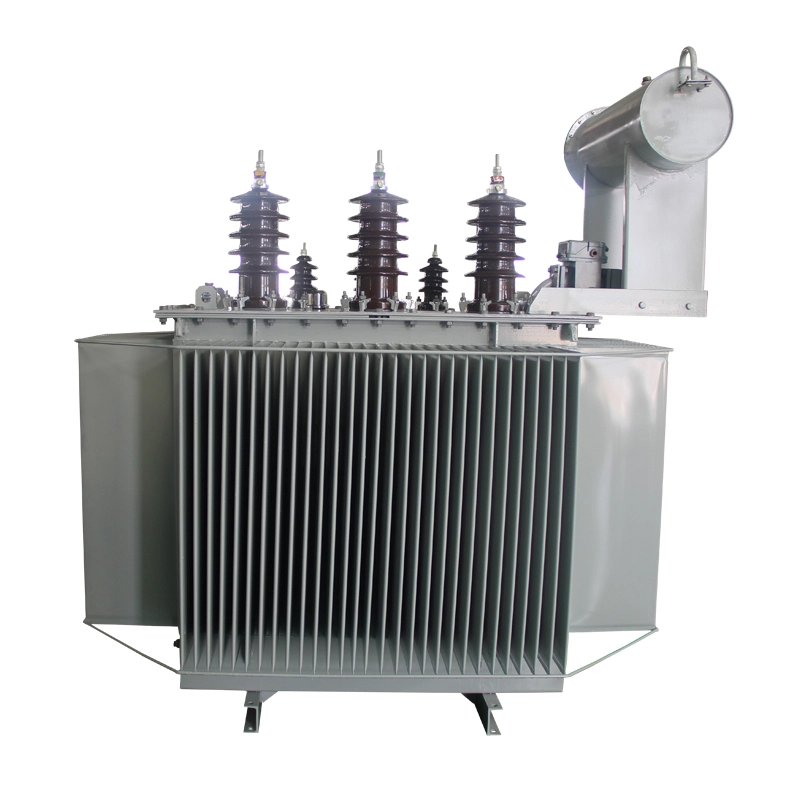

S11 trifásico 35kv 1000kva no transformador de potência de carga

O transformador de potência trifásico s11 35kv 1000kva em carga está em conformidade com os padrões IEC e GB. Este produto tem uma faixa de regulação de tensão sem carga de 35±3*2,5% kV e 38,5±3*2,5% kV. Pode ser ajustado manualmente, eletricamente ou automaticamente dentro da faixa de regulação de tensão por meio de uma chave reguladora de tensão sem carga no lado primário para garantir a estabilidade da tensão de saída. Para transformadores acima de 6.300 kVA no nível de 35kV, o uso de tanques de óleo de placas dobradas aumenta significativamente a resistência mecânica do tanque de óleo, reduz soldas, melhora a qualidade da aparência do transformador e traz bons benefícios econômicos.

Parâmetro técnico:

Características:

1.O consumo de energia é baixo e o efeito de economia de energia é notável. Notavelmente, a perda sem carga foi significativamente reduzida, sendo em média cerca de 25% menor do que o padrão nacional GB/T6451.

2. O núcleo é feito de chapas de aço silício laminadas a frio de alta qualidade. A linha de corte transversal avançada internamente garante que as rebarbas de corte sejam inferiores a 0,02 mm. Todo o processo apresenta juntas chanfradas completas, sem puncionamento e sem sobreposição de jugos. As colunas centrais são empilhadas e unidas, formando um todo compacto, plano e sólido. Isso reduz efetivamente a perda sem carga, a corrente sem carga e o ruído do transformador.

3. As bobinas trifásicas do transformador de potência s11 35kv 1000kva em carga são feitas de cobre livre de oxigênio de alta pureza, o que reduz efetivamente a perda de cobre. Os cantos das almofadas da bobina e das barras de suporte são arredondados, resultando em campo elétrico uniforme e maior confiabilidade. O suporte interno do enrolamento é reforçado para aumentar sua estabilidade e evitar instabilidade e deformação.

4. A parede do tanque é feita de uma única peça de chapa de aço. É formado em uma estrutura ondulada por uma grande prensa, que reduz o número de soldas, aumenta a resistência mecânica, expande a área de absorção de calor, melhora o efeito de dissipação de calor e, ao mesmo tempo, a parede corrugada do tanque evita a reflexão plana das ondas sonoras, reduzindo assim o ruído. O transformador de potência trifásico s11 35kv 1000kva em carga como um todo é bonito e simples.

5. É adotado o reservatório de óleo tipo cápsula, o que efetivamente retarda o processo de envelhecimento do óleo do transformador; o medidor de nível de óleo tipo ponteiro pode evitar a ocorrência de nível de óleo falso e resolver o problema de envelhecimento induzido pela luz do óleo do transformador; o relé de gás com dispositivo de coleta de gás é conveniente para manutenção e operação.

6. O processamento especial é realizado na parte de vedação do tanque de óleo do transformador de potência trifásico s11 35kv 1000kva, e todo o corpo do tanque é pulverizado com tinta para remover cantos vivos, rebarbas e escórias de soldagem produzidas durante o processamento e para aumentar a adesão da tinta.

Oficina

Equipamento

Teste
